MF72系列功率型NTC热敏电阻器是一类以过渡金属氧化物为主要原料制成的半导体陶瓷元件。在电路中，为了避免电子在开机的瞬间产生的浪涌电流，通过在电源电路中串接一个功率型NTC热敏电阻器，可有效地抑制开机时的浪涌电流，并且在完成抑制浪涌电流作用以后，由于电流的持续作用，功率型NTC热敏电阻器的电阻值将下降到非常小的程度，它消耗的功率可以忽略不计，电压几乎均加到后面设备从而保证线路的正常工作，因此，使用MF72功率NTC热敏电阻是一种最经济有效的方式来抑制浪涌电流和保护敏感电子产品受损的选择。

MF72系列功率型NTC热敏电阻器产品特征：

• 小尺寸和快速响应
• 高功率处理能力
• 快速响应浪涌电流
• 高材料常数 (B 值)
• 低残余电阻
• 宽工作温度范围-55 至 + 200C
• R25允许公差为±20%
• 长期稳定性和可靠性

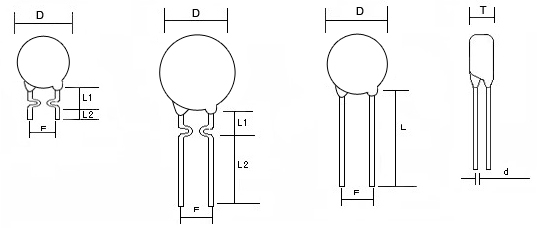

MF72系列功率型NTC热敏电阻器规格尺寸
分四类：



主要参数：
零功率电阻值R25（Ω）
最大稳定电流I（A）
最大电流近似电阻（Ω）
热时间常数（S）
损耗系数（mW /℃）
工作温度范围-55〜+ 200℃

规格型号：

 DMAX Ť d F1 直线领先 弯曲的铅 　
最大 ±0.05 ±1 　
　 　 　 　 　 LMIN L1min L2±2
MF72□D5 7 5 0.6 / 0.45 5 / 2.5 25 17/5.0 8/5.0
MF72□D7 9 5 0.6 5 25 17/5.0 8/5.0
MF72□D9 11 5.5 0.8 / 0.6 7.5 / 5 25 17/5.0 8/5.0
MF72□D11 13 5.5 0.8 7.5 / 5 25 17/5.0 8/5.0
MF72□D13 15.5 6 0.8 7.5 25 17/5.0 8/5.0
MF72□D15 17.5 6 0.8 10 / 7.5 25 17/5.0 8/5.0
MF72□D20 22.5 7 1 10 / 7.5 25 / /
MF72□D25 27.5 8 1 10 / 7.5 25 / /



应用范围：

• 可以安装到电源电路
• 电源和逆变器
• 不间断电源
• 节能灯
• 电子镇流器
• 各种灯具的灯丝保护
• 一些类型的加热器
• 对于更高的功率电路对比MF73大功率NTC热敏电阻




规格型号：
 DMAX Ť d F1 直线领先 弯曲的铅 　
最大 ±0.05 ±1 　
　 　 　 　 　 LMIN L1min L2±2
MF72□D5 7 5 0.6 / 0.45 5 / 2.5 25 17/5.0 8/5.0
MF72□D7 9 5 0.6 5 25 17/5.0 8/5.0
MF72□D9 11 5.5 0.8 / 0.6 7.5 / 5 25 17/5.0 8/5.0
MF72□D11 13 5.5 0.8 7.5 / 5 25 17/5.0 8/5.0
MF72□D13 15.5 6 0.8 7.5 25 17/5.0 8/5.0
MF72□D15 17.5 6 0.8 10 / 7.5 25 17/5.0 8/5.0
MF72□D20 22.5 7 1 10 / 7.5 25 / /
MF72□D25 27.5 8 1 10 / 7.5 25 / /



规格型号：
 DMAX Ť d F1 直线领先 弯曲的铅 　
最大 ±0.05 ±1 　
　 　 　 　 　 LMIN L1min L2±2
MF72□D5 7 5 0.6 / 0.45 5 / 2.5 25 17/5.0 8/5.0
MF72□D7 9 5 0.6 5 25 17/5.0 8/5.0
MF72□D9 11 5.5 0.8 / 0.6 7.5 / 5 25 17/5.0 8/5.0
MF72□D11 13 5.5 0.8 7.5 / 5 25 17/5.0 8/5.0
MF72□D13 15.5 6 0.8 7.5 25 17/5.0 8/5.0
MF72□D15 17.5 6 0.8 10 / 7.5 25 17/5.0 8/5.0
MF72□D20 22.5 7 1 10 / 7.5 25 / /
MF72□D25 27.5 8 1 10 / 7.5 25 / /


及规格型号：
 DMAX Ť d F1 直线领先 弯曲的铅 　
最大 ±0.05 ±1 　
　 　 　 　 　 LMIN L1min L2±2
MF72□D5 7 5 0.6 / 0.45 5 / 2.5 25 17/5.0 8/5.0
MF72□D7 9 5 0.6 5 25 17/5.0 8/5.0
MF72□D9 11 5.5 0.8 / 0.6 7.5 / 5 25 17/5.0 8/5.0
MF72□D11 13 5.5 0.8 7.5 / 5 25 17/5.0 8/5.0
MF72□D13 15.5 6 0.8 7.5 25 17/5.0 8/5.0
MF72□D15 17.5 6 0.8 10 / 7.5 25 17/5.0 8/5.0
MF72□D20 22.5 7 1 10 / 7.5 25 / /
MF72□D25 27.5 8 1 10 / 7.5 25 / /

深圳敏创电子有限公司专业从事NTC热敏电阻及温度传感器研究、开发、生产。主营产品包括：NTC热敏电阻、NTC温度传感器、NTC温度探头、NTC感温线、NTC测温线、微型NTC定制设计等，产品广泛应用于家用电器、通讯、电力、医疗设备、测试仪器、电源设备、工业电子设备等领域。

所有产品均可根据用户特殊要求定制产品。
更多详情请参阅我司产品中心
