传感器的玻璃探针热敏电阻在要求高稳定性和坚固性的应用中非常有用。4种标准外径的可用性为设计人员提供了灵活性，使热敏电阻适合设计，而不是影响设计以适应热敏电阻。SP43A型（直径0.043“/ 1.09mm）具有行业标准大型焊珠（.042”/1.07mm）热敏电阻的小尺寸优势，无相关的处理问题。典型应用包括流体流量和液位测量，热导率测量，温度测量和温度补偿。

特征：

卓越的稳定性

密封玻璃封装

坚固的建筑

选项：

定制领导aLengths

非标准电阻容差

非标准电阻值

多种温度下的精密校准

自定义增值装配选项

产品规格：

工作温度范围：-40°C至300°C。

非标准操作范围

标准电阻容差：±20％

时间常数：5到21秒。典型。在静止空气中，视类型而定

耗散常数：静止空气中0.4至1.0 Mw /°C，具体取决于类型

机械和热性能

热敏电阻式

SP43A

SP60A

SP80A

SP100A

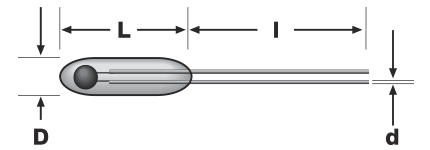

玻璃尺寸

直径，标称（D）	英寸	0.043	0.06	0.08	0.1
	毫米	1.09	1.52	2.03	2.54

长度，标称（L）

标准	英寸	0.1	0.25	0.25	0.25
	毫米	2.54	6.35	6.35	6.35
标准	英寸	----	0.5	0.5	0.5
	毫米	----	12.7	12.7	12.7
习惯	英寸	没有	0.75和1.0	0.75到2.0	0.75到2.0
	毫米	没有	19和25.4	19至50.8	19至50.8

引线

材料：镀锡杜梅2
直径，标称（d）	英寸	0.008	0.008	0.0126	0.0126
	毫米	0.2	0.2	0.32	0.32
长度，标称（l）	英寸	1.5 - 2.0	1.5 - 2.0	1.5 - 2.0	1.5 - 2.0
	毫米	38 - 51	38 - 51	51	51

热性能

时间常数，仍然是空气	秒。	五	10	15	21
耗散常数，仍然空气	毫瓦/℃	0.4	0.7	0.8	1

注2：Bare（非镀锡）Dumet引线可作为选件提供

零件编号规格：

要指定部件号，应使用以下顺序：

SP80A103201 / 2规定了玻璃探针热敏电阻，直径为.080“（2.03mm），在25°C时为10000欧姆，电阻容差为±20％，标称长度为½”（12.7mm）

＃SP80A103201 / 2表示玻璃探针热敏电阻

＃SP80A103201 / 2表示公称直径43A = 0.043“（1.09mm）80A = 0.080”（2.03mm）60A = 0.060“（1.52mm）100A = 0.100”（2.54mm）

＃SP80A103201 / 2表示零功率在25°C时的电阻。前两位数字表示有效数字，最后一位数字表示有效数字后的零数。在该示例中，“103”表示10000欧姆。

＃SP80A103201 / 2表示25°C时的电阻容差，单位为±％。在此示例中，±20“表示标准公差为±20％。其他典型公差包括±1％，2％，5％，10％，15％，20％和30％。

＃SP80A103201 / 2表示标称公差体长.1 / 4 = 0.25“（6.4mm）1/2 = 0.50”（12.7mm）1/1 = 1.00“（25.6mm）2/1 = 2.00”（51.2mm）

（注意：SP43A的长度仅为0.1“（2.5mm）。长度项在SP43A部件号中省略）

阻力与比率表

R 25 / R 125比率	α％/度。C	Beta 25-125 度。开	25度时可用标称电阻。C.ohms
11.89	-3.28	2940	50-500 1
15.07	-3.54	3220	500-1500
19.8	-3.88	3550	1500-3500
22.36	-4.04	3690	3500-7500
29.4	-4.4	4015	7500-28000
29.88	-4.42	4035	28000-42000
31.54	-4.49	4100	42000-80000
37.92	-4.67	4315	80000-175000
38.62	-4.72	4340	175000-375000
48.05	-5	4600	375000-750000
54.28	-5.15	4740	750000-1250000

注1：SP43A和SP60A型的最小可用标称电阻为100欧姆。
